數據采集模塊

DC0-20mA模擬量數據采集模塊 RS485 modbus-rtu協議 導軌安裝

采用進口16位模數轉換芯片,把8路DC0-20mA模擬信號轉換成數字信號,通過RS485接口輸出,DC0-20mA輸入對應的數字量為0-20000,最高可測到DC24mA。DC0-20mA模擬信號輸入與工作電源、RS485之間隔離。RS485通信采用標準modbus-rtu協議,可與各種組態軟件,PLC,觸摸屏聯網。出廠預設RS485通信參數:模塊地址1,波特率9600,8個數據位,無校驗位,1位停止位,用戶通過上位機參數設置軟件修改通信參數。

  • 型號: HY885-AII8

一、產品簡介

采用進口16位模數轉換芯片,把8DC0~20mA模擬信號轉換成數字信號,通過RS485接口輸出,DC0~20mA輸入對應的數字量為0-20000,最高可測到DC24mADC0~20mA模擬信號輸入與工作電源、RS485之間隔離。RS485通信采用標準Modbus-rtu協議,可與各種組態軟件、PLC、觸摸屏聯網。出廠預設RS485通信參數:模塊地址1,波特率9600,8個數據位,無校驗位,1位停止位,用戶通過上位機參數設置軟件修改通信參數。

二、主要技術指標

圖片關鍵詞

三、外形尺寸

圖片關鍵詞

四、RS485通訊

4.1 RS485通訊

通訊波特率:2400、4800、9600、19200、38400、57600、115200,出廠預設值9600;奇偶校驗位:無校驗,奇校驗,偶校驗,出廠預設值無校驗;8個數據位。標準modbus-rtu協議,儀表地址:1~247,出廠預設值1。通信波特率,奇偶校驗位,通信地址通過上位機參數設置軟件進行設置。支持03H、04H讀命令,03H04H讀命令功能相同;06H10H寫命令。

報文格式說明:

命令03H(或04H):讀命令

主機請求: 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte +  2byte   +   2byte  +  2byte

地址:為所要查詢模塊地址,可以在 1~247內設置,占用 1個字節

命令:03H(或04H)讀命令,長度為 1個字節

數據地址:讀取的數據起始地址,占用 2個字節

數據長度:讀取的數據字長度

CRC16校驗碼:低8位在前,高8位在后,占用2個字節

模塊響應:地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                 1byte + 1byte +   1byte  +    nbyte  +   2byte

地址:為響應儀表地址碼,長度為 1個字節

命令:03H(或04H),長度為 1個字節

數據長度:讀取的數據字節長度

數據信息:讀取的數據

CRC16校驗碼:占用2個字節,低8位在前,高8位在后

4.2 通訊報文舉例

讀數據寄存器(功能代碼03H/04H):讀出8路DC0~20mA測量值,1~8路電流輸入值分別為2.000mA、4.000mA、4.505mA、8.756mA、10.337mA、12.000mA、15.006mA、20.000mA,儀表地址為1。

主機讀數據幀(數據以16進制格式表示):

圖片關鍵詞

模塊回應數據幀(數據以16進制格式表示):

圖片關鍵詞

4.3 Modbus通信寄存器地址表

圖片關鍵詞

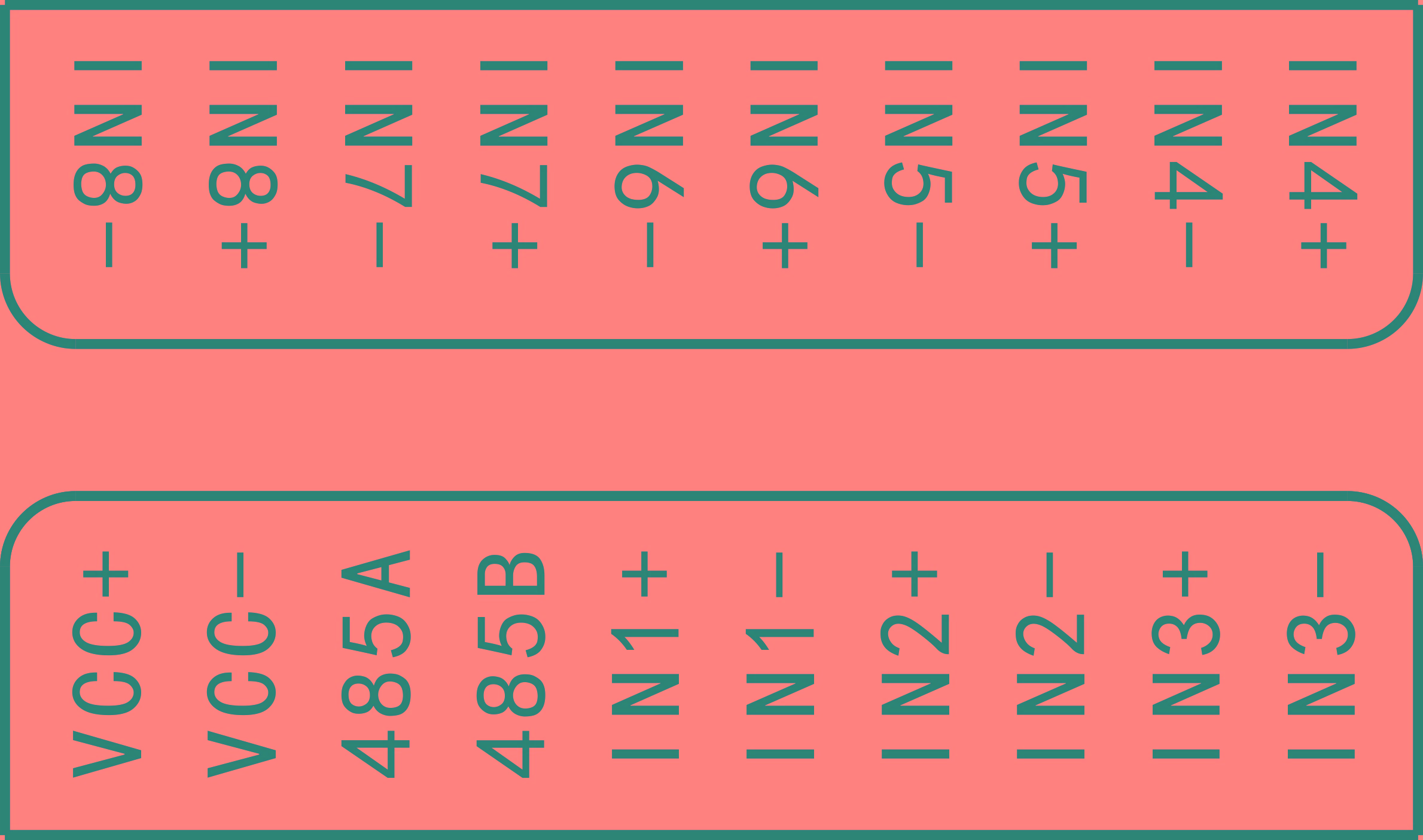

五、接線圖

圖片關鍵詞

VCC+、VCC-:工作電源的正負輸入接口。485A、485B:RS485的A,B接口。INx+、INx-:第x路DC0/4-20mA輸入接口,x代表1~8。

附錄A:產品圖片

圖片關鍵詞

附錄B:參數設置軟件

圖片關鍵詞

用戶手冊

用戶手冊下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=2

參數設置軟件

參數設置軟件下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=3

外形尺寸

標準35mm導軌安裝,外形尺寸為131x72x27mm.

用戶手冊

用戶手冊下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=2

參數設置軟件

參數設置軟件下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=3
